EMP-suoja ja EMP-suodatin
Erikois-Elektroniikka on suunnitellut ja valmistanut suodattimia sähkömagneettisten häiriöiden vaimentamiseksi jo vuodesta 1974 lähtien.
Ohjelmassa on lukuisa joukko vakiosuodattimia, sekä asiakaskohtaisia toteutuksia erilaisin ominaisuuksin
tutkimuksen,
lääketieteen,
tietoliikenteen ja
automaation tarpeisiin.
Tuotteet soveltuvat niin kiinteään kuin liikkuvaankin kohteeseen.
Telesuodattimista voidaan koota erilaisia suodatinyhdistelmiä.

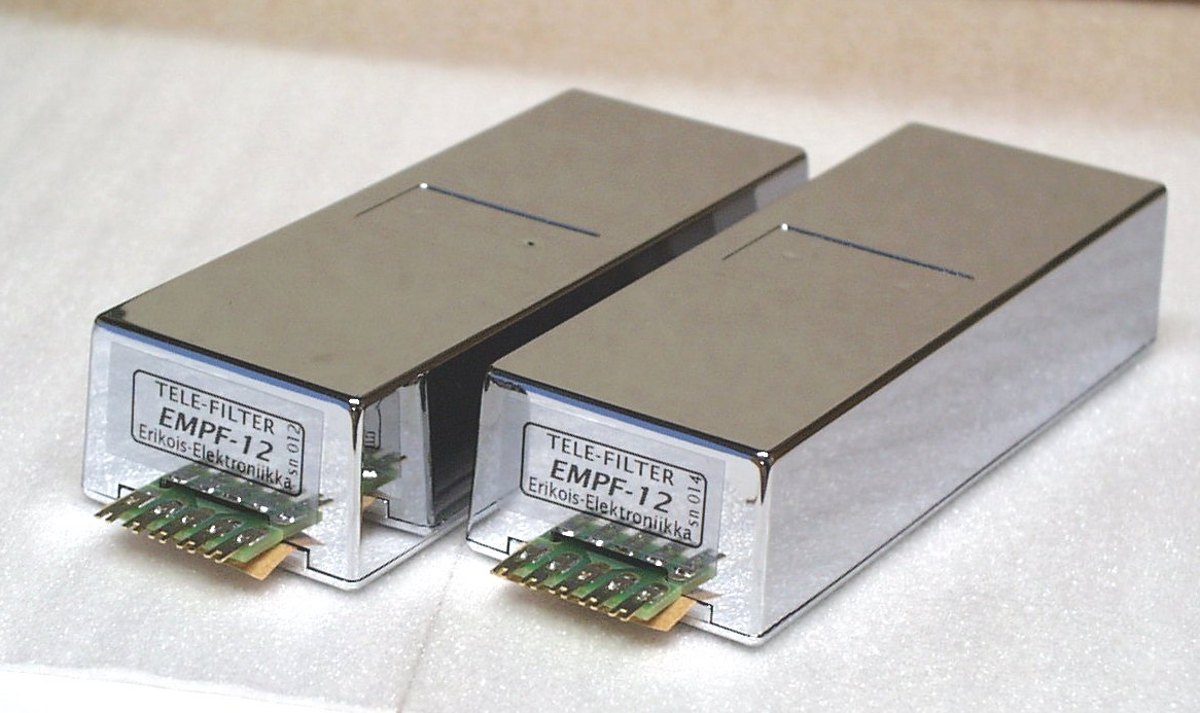

Telesuodatin
Kaikki telesuodattimet ovat samankokoisia
147 x 50 x 30 mm.
Asennus EMPA-yksikköön.
Telejohtojen häiriösuodatin
2 ja 4 napaiset häiriösuodattimet analogisen ja digitaalisen puhelimen, datasiirron, ohjausten ja hälytysten kaapeleihin.
Suodattimissa on suuri häiriösignaalin vaimennus ja tehokas amplitudin rajoitus EMP- pulsseja, sekä salaman aiheuttamia syöksyaaltoja vastaan.
| Tyyppi |
|
Suoritusarvot |
Käyttö |
| EMPF-5 |
2pole |
3.4 kHz,600ohm |
Analogiapuhelin |
| EMPF-61 |
2pole |
300mA/230Vac |
Ohjaus ja hälytys |
| EMPF-6.2 |
2pole |
1.5A/100Vdc |
Ohjaus ja hälytys |
| EMPF-6.5 |
2pole |
5A/100Vdc |
Ohjaus ja hälytys |
| EMPF-8.5 |
2pole |
12kHz/ 600ohm |
Analog.puh ja data, RS232 |
| EMPF-8.6 |
4pole |
12kHz/600ohm |
Analog.puh ja data, RS232 |
| EMPF-9.9B |
4pole |
80kHz/150ohm |
Data,ISDN |
| EMPF-10B |
4pole |
120kHz/300ohm |
Data, ISDN |
| EMPF-11T |
4pole |
100kHz/120ohm |
Data, ISDN |
| EMPF-12T |
4pole |
250kHz/120ohm |
Data, ADSL |
| EMPF-13T |
4pole |
0,5MHz/120ohm |
Data, ADSL |
| EMPF-14T |
4pole |
1MHz/100ohm |
Digit.puhelin |
| EMPF-15T |
4pole |
2,5MHz/100ohm |
Nopea datasiirto |
| EMPF-2MB11 |
2pole |
7MHz/100ohm |
2Mbit/s PCM-järjestelmät,
24/3 Mbit/s ADSL2+ yhteydet
|

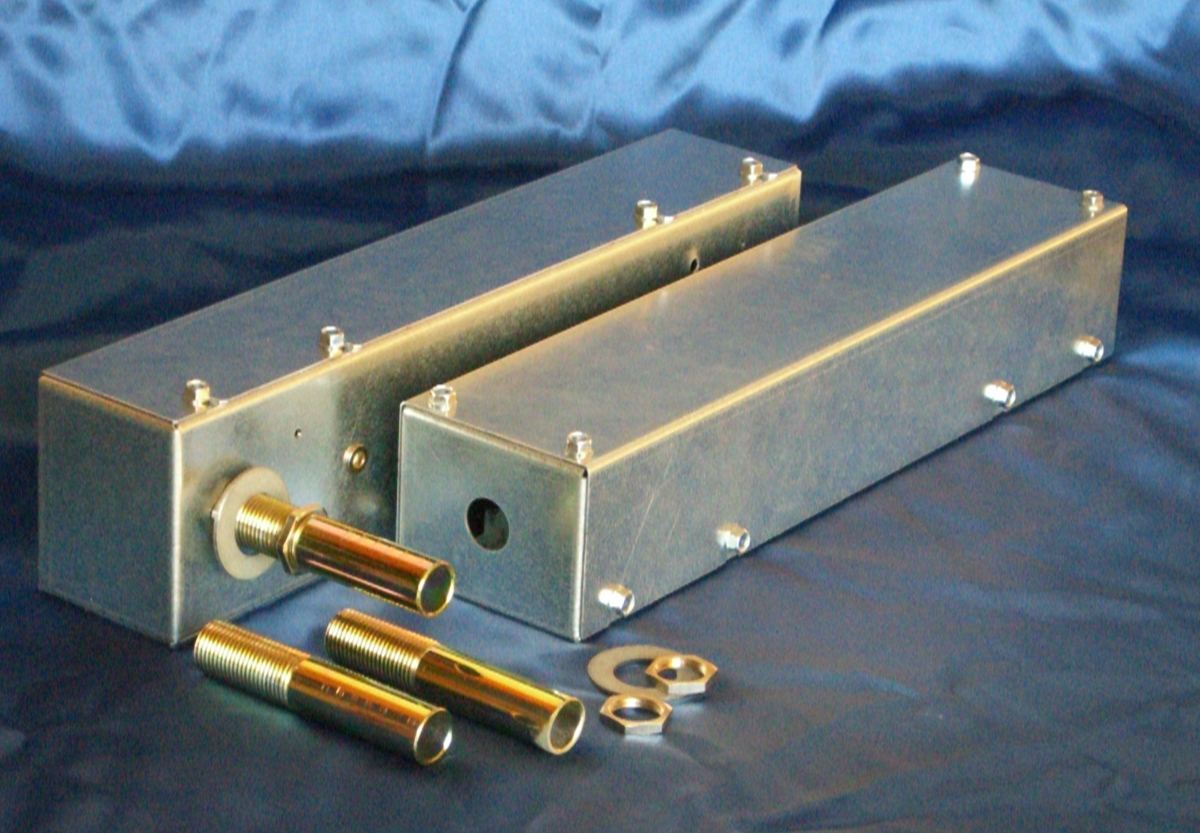

Asennusyksikkö EMPA-02.

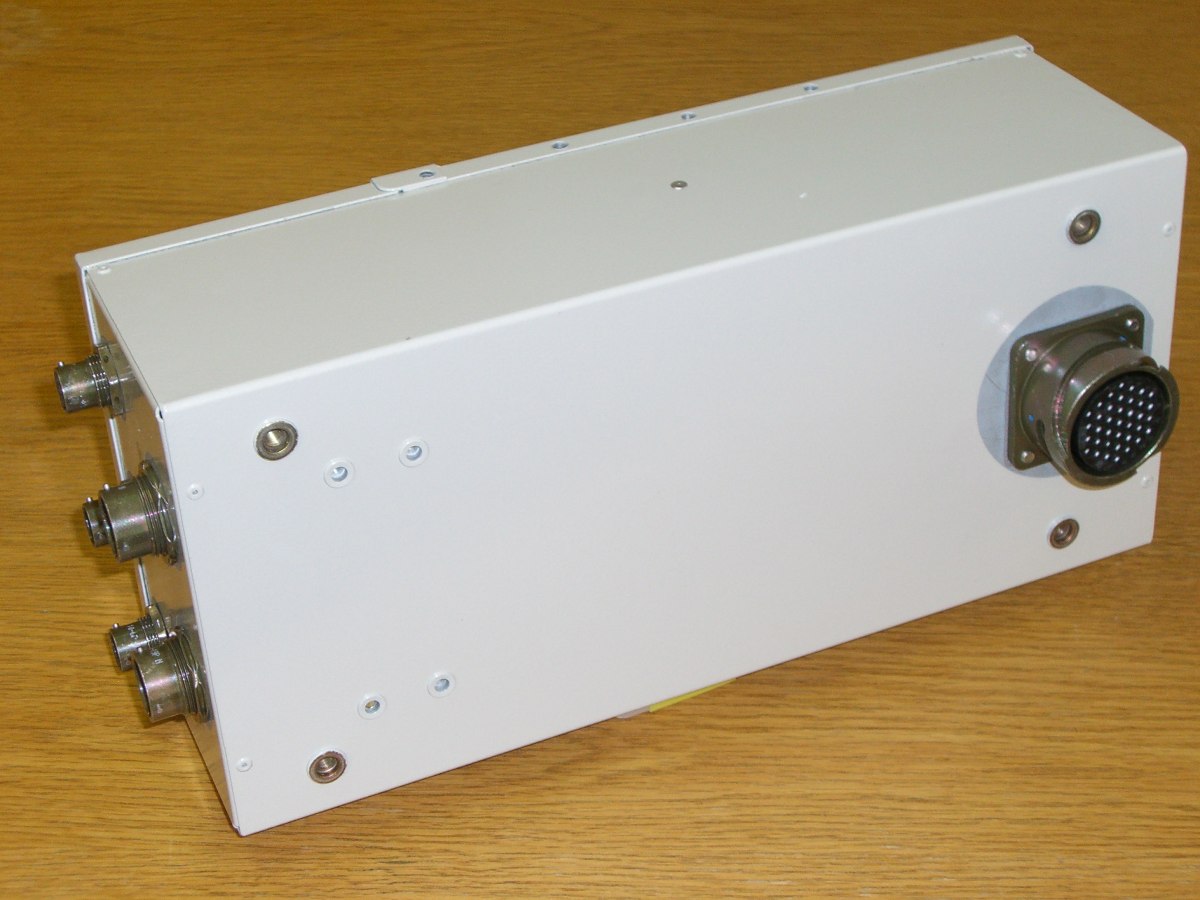

Asiakaskohtaisin liittimin varustettu EMPA-10.
Asennusyksiköt
EMP-suodattimien asennusyksiköt
Useimpien telesuodattimien asennukseen käytetään tarkoitukseen suunniteltuja yksiköitä.
EMPA asennusyksikkö
Sisältää ylijännitesuojauksen.
| Tyyppi |
|
Mitat |
| EMPA-02 |
for 2 telefilter |
300*77*60 |
| EMPA-03 |
for 3 telefilter |
300*107*60 |
| EMPA-04 |
for 4 telefilter |
300*137*60 |
| EMPA-05 |
for 5 telefilter |
300*167*60 |
| EMPA-08 |
for 8 telefilter |
300*269*60 |
| EMPA-10 |
for 10 telefilter |
498*159*108 |

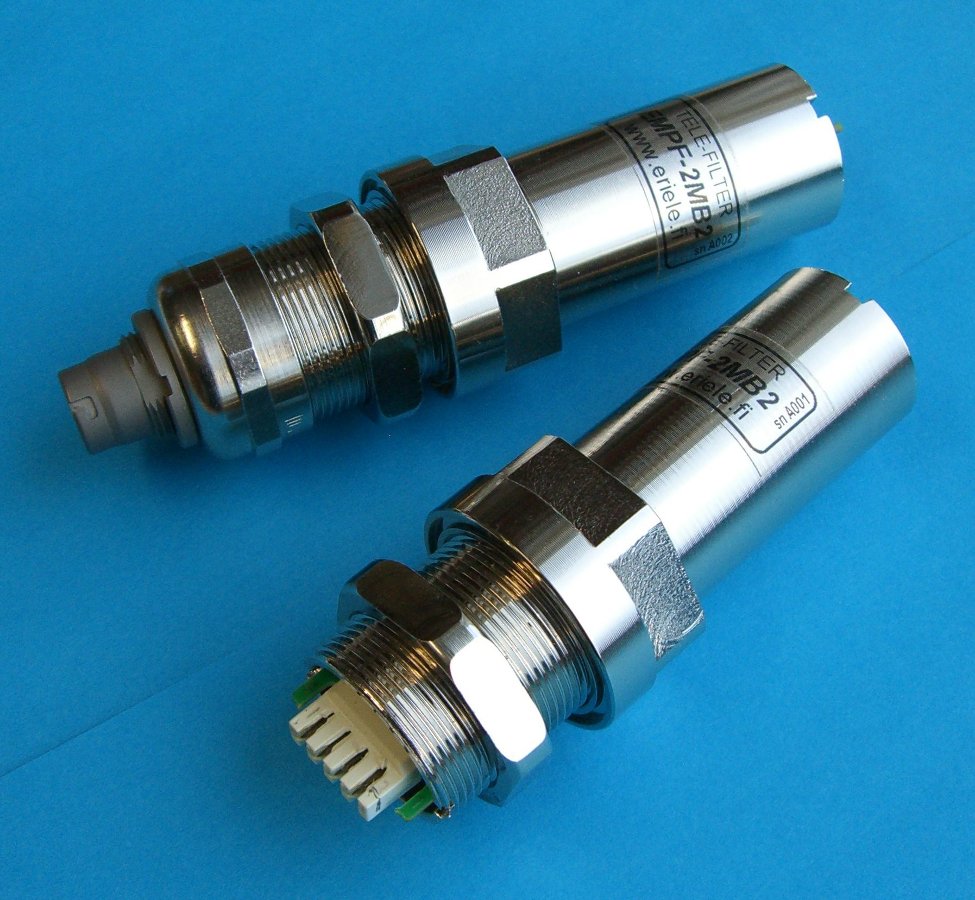

EMPF-2MB2 suodatin
2Mbitin EMP-suoja
2-napainen alipäästösuodatin EMPF-2MB1 ja EMPF-2MB11
Kumpikin 2-napainen maasymmetrinen alipäästösuodatin on tarkoitettu nopean tiedonsiirron kaapeliin.
Suodattimissa on suuri yhteismuotoisten häiriösignaalien vaimennus (CMR) ja tehokas amplitudin rajoitus EMP-pulsseja, sekä salaman aiheuttamia syöksyaaltoja vastaan.
EMPF-2MB1 mallin käyttökohteita ovat ensisijaisesti muutamien ja muutamien kymmenien parien läpiviennit mm. 2Mbit- ja PCM- järjestelmät, sekä muut laajaa taajuuskaistaa vaativat käytöt kuten 24/3 Mbit/s ADSL2+ yhteydet. Suodatin voidaan asentaa ilman erillisiä suojia, koska siinä on vaihdettavissa olevat keraamiset ylijännitesuojat.
EMPF-2MB11 on edellisen rinnakkaismalli. Sitä voidaan käyttää laajemmissa kohteissa ja se asennetaan usean suodattimen asennusyksiköissä muiden telesuodattimiemme tapaan.
4-napainen alipäästösuodatin EMPF-2MB2
EMPF-2MB2 on nelinapainen 2Mbit/s EMP suodatin yhden 2-suuntaisen siirtojärjestelmän EMP-suojaukseen.
2Mb-1Gb suoja
Asennus laitetilan seinään EMP-rajapintaan tai EMPA-yksikköön
| Tyyppi |
|
Suoritusarvot |
Mitat |
Käyttö |
| EMPF-2MB1 |
2pole |
7MHz/100ohm |
L85*D30 |
2Mbit/s PCM -järjestelmät, 24/3 Mbit/s ADSL2+ yhteydet |
| EMPF-2MB2 |
4pole |
7MHz/100ohm |
L120*D42 |
2Mbit/s PCM -järjestelmät, 24/3 Mbit/s ADSL2+ yhteydet |
| EMPF-100MB1 |
8pole |
10/100BaseT RJ-45 |
L120*D42 |
LAN verkon CAT 5 ja CAT 6 kaapeloinnit |
| EMPF-1GB1 |
8pole |
1000BaseT RJ-45 |
L120*D42 |
LAN verkon CAT 5 ja CAT 6 kaapeloinnit |
Lan läpivienti.
LAN-verkon ja ethernetverkon EMP-suodatin

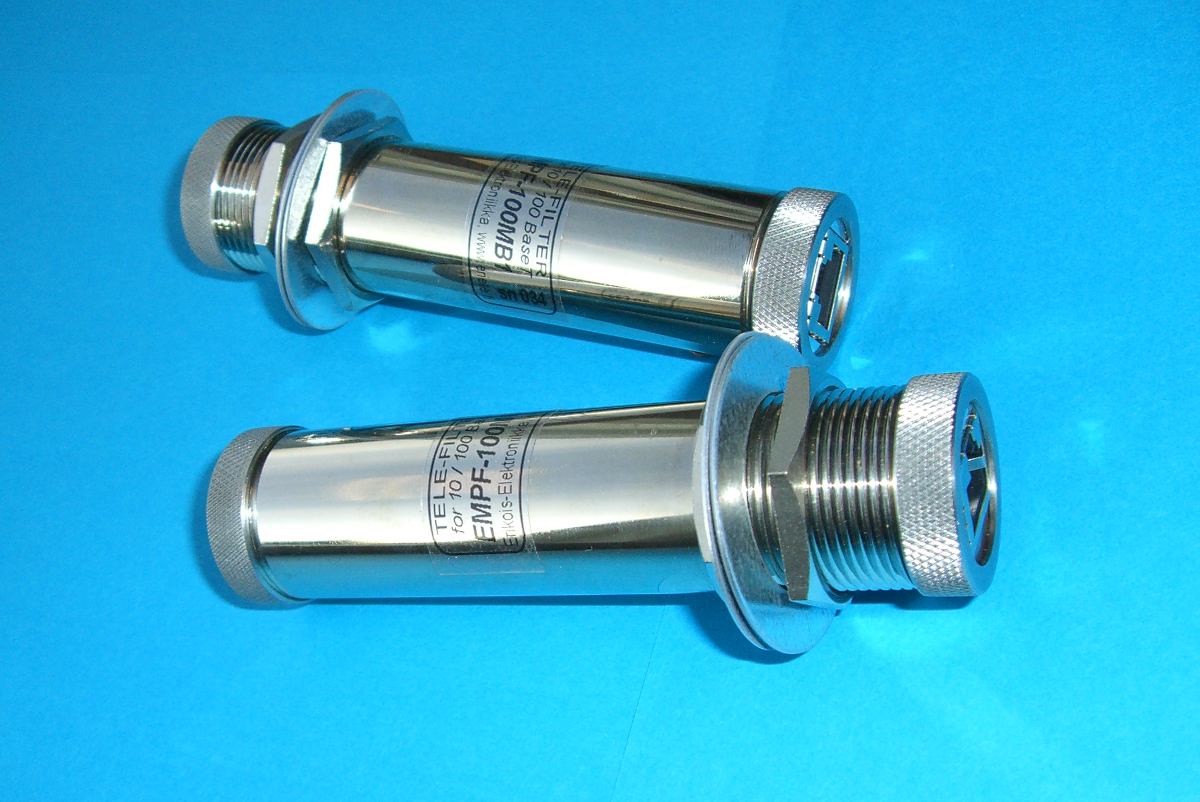

100 Mbitin EMP-suoja EMPF-100MB1
EMPF-100MB1 on 10/100 BaseT LAN- verkon, sekä ethernetverkon EMP- suoja ja EMP- suodatin
1 Gbitin EMP-suoja EMPF-1GB1
EMPF-1GB1 on 1000 BaseT ethernetverkon EMP-suoja ja EMP-suodatin.
Molemmat voidaan asentaa EMP- seinään yksittäin tai useamman suodattimen asennusyksiköissä, joissa on lisäksi tehokas 2-vaiheinen ylijännitesuojaus.
Kuituläpivienti OCF-6.
Kuituläpivienti
Laadukas optisen kuidun EMP-läpivienti OCF-6
OCF-6 on tarkoitettu optisten kuitujen ja kuitukaapelien EMP-läpivientiin. OCF-6 asennetaan laitetilan seinään, sen läpi voidaan pujottaa kuitu liittimineen. Läpiviennissä on kuusi erillistä kanavaa.
|
